Installer un cache autour de votre pompe à chaleur améliore considérablement l’esthétique de votre jardin ou terrasse, tout en protégeant discrètement l’unité extérieure. Mais attention : une fabrication mal conçue peut sérieusement réduire les performances énergétiques de l’appareil, provoquer des surchauffes ou compliquer la maintenance. La clé du succès réside dans le respect de quelques règles simples : ventilation abondante, distances minimales autour de la machine, et choix de matériaux adaptés. Ce guide vous accompagne de la phase de préparation jusqu’à la finition, pour créer un cache pompe à chaleur qui allie discrétion visuelle et efficacité technique.
Bien préparer son projet de cache pompe à chaleur
Avant même d’acheter le premier tasseau ou de sortir la perceuse, prenez le temps d’analyser précisément votre installation existante. Une pompe à chaleur air-air ou air-eau fonctionne en captant ou rejetant de grandes quantités d’air : tout obstacle qui gêne ce flux entraîne une perte de rendement, une consommation électrique accrue et une usure prématurée du compresseur. Vérifiez également l’emplacement des sorties de condensats, des câbles électriques et des liaisons frigorifiques, car votre cache devra laisser suffisamment d’espace pour tous ces éléments.
Consultez systématiquement la notice technique du fabricant, qui précise les dégagements obligatoires autour de l’unité extérieure. Ces recommandations varient selon les modèles : certaines machines demandent 50 cm de dégagement sur la façade, d’autres seulement 30 cm, mais elles restent toujours impératives pour préserver la garantie constructeur. Ignorer ces distances peut aussi créer des problèmes de bruit, le flux d’air perturbé générant des sifflements ou des vibrations parasites.
Comment concevoir un cache pompe à chaleur sans nuire au rendement global
La règle d’or consiste à ne jamais transformer votre cache en boîte fermée. L’unité extérieure doit pouvoir aspirer l’air ambiant librement d’un côté et le rejeter sans obstacle de l’autre. Concrètement, prévoyez des panneaux largement ajourés, avec au moins 40 à 50 % de surface ouverte sur les faces principales. Un cache en lames de bois espacées de 2 à 3 cm, par exemple, offre un bon compromis entre discrétion visuelle et circulation d’air.
Évitez absolument les matériaux pleins comme les panneaux de contreplaqué, d’OSB ou de tôle continue. Même percés de quelques trous, ils bloquent une partie significative du flux et créent des turbulences. Si vous souhaitez un style plus fermé pour des raisons esthétiques, optez pour des grilles métalliques décoratives, des claustras ou des panneaux perforés industriels, qui combinent solidité et taux d’ouverture élevé.

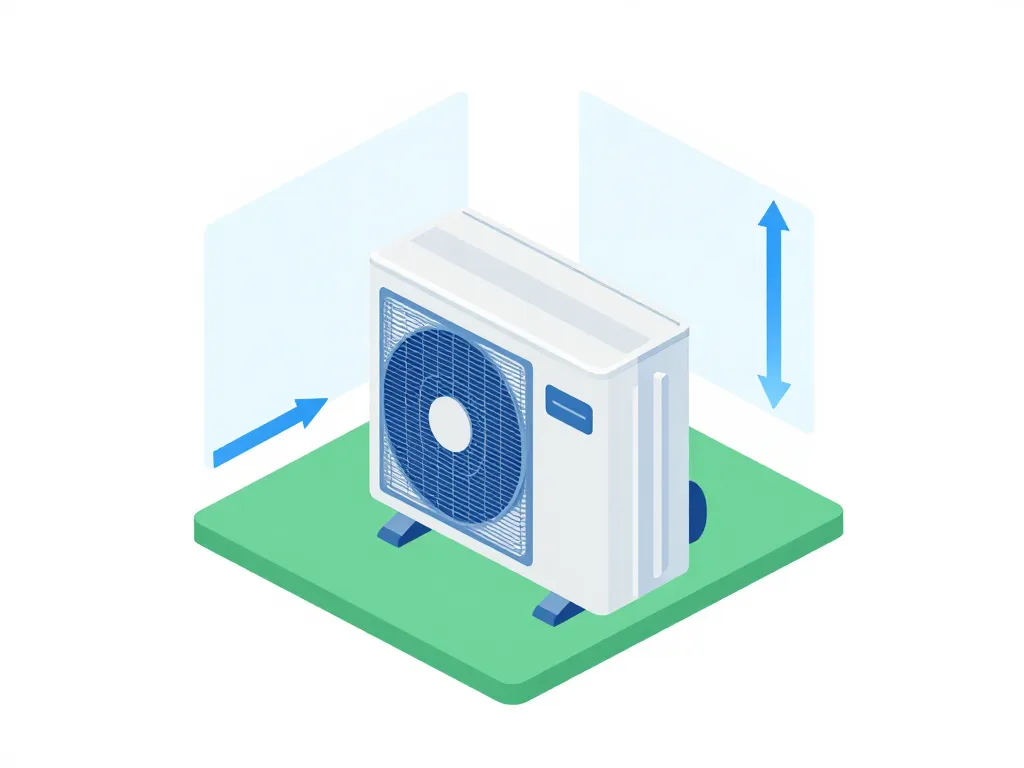

Dimensions, distances et volumes d’air à respecter autour de l’unité
Mesurez soigneusement la largeur, la profondeur et la hauteur de la pompe à chaleur, en incluant tous les accessoires : supports antivibratiles, capots de protection, boîtier électrique externe. Ajoutez ensuite une marge minimum de 20 cm sur les côtés et à l’arrière, et au moins 30 à 50 cm côté ventilateur. Cette dernière distance est particulièrement critique : c’est là que l’air entre ou sort à grande vitesse, selon le mode de fonctionnement de la machine.
En hauteur, laissez un espace libre de 15 à 20 cm au-dessus de l’appareil pour permettre l’évacuation de l’air chaud en mode chauffage et faciliter l’accès aux composants supérieurs lors des interventions. Si votre modèle rejette des condensats par le bas, prévoyez un socle surélevé ou un fond largement ajouré pour éviter les flaques stagnantes, qui favorisent la corrosion et l’encrassement.
| Zone autour de la PAC | Distance minimale recommandée | Objectif |
|---|---|---|
| Façade ventilateur | 30 à 50 cm | Libre circulation d’air, accès maintenance |
| Côtés et arrière | 20 à 30 cm | Ventilation latérale, passage des câbles |
| Dessus | 15 à 20 cm | Évacuation air, accès composants |
| Dessous | Sol ou grille ajourée | Écoulement condensats, stabilité |
Contraintes réglementaires, voisinage et intégration visuelle à anticiper
Dans certaines communes ou lotissements, toute installation extérieure visible depuis la voie publique nécessite une déclaration préalable de travaux, voire un permis si la hauteur dépasse 1,80 m ou si vous êtes en secteur protégé. Renseignez-vous auprès du service urbanisme de votre mairie avant de débuter le chantier, pour éviter un refus ou une demande de démontage a posteriori.
Le voisinage représente également un enjeu majeur, surtout si votre pompe à chaleur est proche d’une limite séparative. Un cache bien conçu peut réduire la gêne sonore perçue en déviant légèrement les ondes sonores ou en créant un écran visuel rassurant. Privilégiez des tons neutres (gris, brun, vert) et des formes simples, qui s’intègrent naturellement au jardin ou à la façade sans attirer l’œil.
Choisir le bon matériau et le design de son cache
Le choix du matériau conditionne la durabilité, l’entretien et l’aspect final de votre cache pompe à chaleur. Chaque option présente des avantages et des limites qu’il convient de peser en fonction de votre climat local, de votre budget et de vos compétences en bricolage. Le design, quant à lui, doit allier fonctionnalité technique et cohérence esthétique avec le reste de l’habitation.
Avantages et limites des caches en bois pour pompe à chaleur
Le bois reste le matériau le plus populaire pour fabriquer un cache pompe à chaleur, grâce à son esthétique chaleureuse et sa facilité de mise en œuvre. Les essences résineuses traitées en autoclave comme le pin classe 4, le douglas ou le mélèze offrent une bonne résistance aux intempéries et un excellent rapport qualité-prix. Vous pouvez les trouver sous forme de lames, de tasseaux ou de panneaux, dans tous les magasins de bricolage ou négoces bois.
La principale contrainte du bois réside dans l’entretien régulier qu’il exige. Appliquez une lasure ou un saturateur tous les 2 à 3 ans pour préserver sa teinte et sa résistance aux UV, à la pluie et aux champignons. Sans protection, le bois grise naturellement et peut se fissurer ou se déformer. Évitez les peintures opaques sur des lames exposées en plein soleil, car elles cloquent rapidement.
Pour optimiser la ventilation, espacez les lames de 2 à 3 cm minimum. Cette configuration en claire-voie laisse circuler l’air tout en masquant visuellement la machine depuis la plupart des angles de vue. Vous pouvez varier l’orientation des lames (verticale, horizontale, en chevron) pour créer un effet graphique moderne ou plus rustique, selon vos goûts.
Quand privilégier une structure métallique ou aluminium ajourée
L’acier galvanisé, l’acier thermolaqué ou l’aluminium conviennent parfaitement si vous recherchez une solution durable et sans entretien. Ces matériaux résistent aux chocs, ne pourrissent pas et conservent leur aspect pendant des décennies. Ils permettent également de créer des découpes design, des motifs géométriques ou des grilles sur mesure grâce à la découpe laser ou au pliage industriel.
Leur principal inconvénient réside dans le coût d’achat et de façonnage, généralement supérieur à celui du bois. Les structures métalliques peuvent aussi amplifier légèrement le bruit de la pompe à chaleur si les panneaux sont mal fixés ou s’ils entrent en résonance. Pour limiter ce risque, préférez des tôles perforées rigides, fixées fermement sur un cadre solide, et évitez les grandes surfaces pleines qui vibrent.
L’aluminium offre l’avantage supplémentaire de sa légèreté et de son inoxydabilité totale, idéal en bord de mer ou en zone humide. Pensez à choisir des finitions thermolaquées dans des coloris sobres (anthracite, gris, blanc) pour harmoniser le cache avec vos menuiseries existantes ou votre portail.
Comment intégrer le cache pompe à chaleur au style de votre maison
Un cache réussi se fait oublier en se fondant dans l’environnement immédiat. Observez les éléments architecturaux déjà présents : couleur des volets, type de clôture, matériau de la terrasse ou du bardage. Reproduire ces codes visuels garantit une intégration harmonieuse. Par exemple, si votre jardin comporte déjà une palissade en bois naturel, optez pour un cache en lames de douglas de même teinte.
Vous pouvez aussi détourner la fonction du cache en lui donnant une double utilité : banc de jardin avec coffre intégré, jardinière surélevée, ou support pour plantes grimpantes sur treillis. Cette approche transforme une contrainte technique en atout décoratif. Attention toutefois à ne jamais obstruer les flux d’air avec un feuillage trop dense : privilégiez des plantes légères comme le jasmin étoilé, la clématite ou le chèvrefeuille, que vous taillerez régulièrement.
Enfin, ne négligez pas l’éclairage nocturne si le cache se trouve près d’une zone de passage. Un spot LED encastré ou une guirlande lumineuse sobre peut valoriser la structure tout en sécurisant l’accès.
Étapes détaillées pour fabriquer un cache pompe à chaleur
Une fois les choix de matériaux et de design validés, vous pouvez passer à la phase de construction proprement dite. La méthode la plus courante consiste à assembler un cadre rigide, puis à y fixer des panneaux ou lames ajourées. L’objectif est d’obtenir une structure stable, démontable si besoin, et offrant une ventilation optimale.
Liste des outils et matériaux nécessaires pour un cache en pratique
Pour un cache en bois standard de dimensions moyennes (120 × 80 × 100 cm environ), prévoyez les fournitures suivantes :
- 4 poteaux d’angle en bois traité classe 4, section 70 × 70 mm, hauteur adaptée à votre pompe à chaleur
- Tasseaux horizontaux 40 × 40 mm pour renforcer le cadre et fixer les lames
- Lames de bois (pin, douglas, mélèze) épaisseur 20 à 27 mm, largeur 70 à 100 mm
- Vis inox à bois de 50, 60 et 80 mm selon les assemblages
- Équerres métalliques inox ou galvanisées pour rigidifier les angles
- Platines de fixation au sol ou pieds réglables si le cache repose sur une dalle
- Lasure ou saturateur de protection extérieure
Côté outillage, vous aurez besoin d’une scie circulaire ou d’une scie égoïne, d’une visseuse-perceuse, d’un mètre ruban, d’un niveau à bulle, d’une équerre de menuisier et de serre-joints pour maintenir les pièces pendant l’assemblage. Un gabarit d’espacement (une chute de bois de 2 à 3 cm) facilite grandement la pose régulière des lames.
Assemblage du cadre et des panneaux ajourés étape par étape
Commencez par découper tous les éléments du cadre aux dimensions souhaitées, en vérifiant systématiquement l’équerrage avant de visser. Posez les quatre poteaux d’angle au sol, reliez-les par des tasseaux horizontaux en bas et en haut, puis ajoutez une traverse intermédiaire à mi-hauteur pour renforcer la structure. Utilisez des équerres métalliques dans chaque angle pour garantir la rigidité de l’ensemble.
Une fois le cadre assemblé et vérifié au niveau, fixez les lames verticales ou horizontales une par une. Positionnez la première lame contre un poteau d’angle, vissez-la sur chaque traverse, puis glissez votre gabarit d’espacement avant de poser la suivante. Répétez l’opération jusqu’à couvrir toute la surface, en laissant systématiquement un espace de 2 à 3 cm entre chaque lame pour assurer la ventilation.
Si vous souhaitez ajouter un toit ajouré pour protéger la pompe à chaleur des chutes de feuilles et de la pluie directe, fixez des chevrons inclinés sur le haut du cadre, puis posez des lames espacées ou une grille métallique. Prévoyez une légère pente (5 à 10 %) pour évacuer l’eau de pluie, et un débordement de 10 à 15 cm sur les côtés.
Faut-il prévoir un accès spécifique pour l’entretien et les dépannages
La réponse est oui, absolument. Un technicien doit pouvoir intervenir rapidement sur la pompe à chaleur, sans démonter tout le cache, en cas de panne ou pour la maintenance annuelle obligatoire. La solution la plus simple consiste à créer un panneau amovible ou une porte sur charnières sur la face avant, là où se trouvent généralement les composants à contrôler (filtres, raccords frigorifiques, boîtier électrique).
Réalisez ce panneau avec la même technique que les autres faces, en fixant les lames sur un cadre indépendant. Fixez ensuite ce cadre au reste de la structure avec des charnières inox et un loquet simple. Veillez à ce que l’ouverture soit suffisamment large pour passer un aspirateur ou un nettoyeur haute pression, et pour accéder aux vis de démontage du capot de la machine.
Cette précaution vous évitera de tout démonter en urgence un soir d’hiver glacial, et préservera la longévité de votre installation en facilitant les opérations d’entretien régulier.
Optimiser performance, durabilité et confort au quotidien
Un cache bien conçu ne se contente pas d’embellir votre extérieur : il doit aussi préserver, voire améliorer, les conditions de fonctionnement de la pompe à chaleur. Quelques ajustements simples permettent de réduire les nuisances sonores, de protéger l’appareil des intempéries et de prolonger sa durée de vie sans intervention lourde.
Comment éviter la surchauffe, les vibrations et les nuisances sonores
La surchauffe survient lorsque l’air rejeté par la pompe à chaleur ne peut s’évacuer correctement et se trouve recyclé par l’aspiration. Ce phénomène, appelé court-circuit aéraulique, dégrade fortement les performances et peut déclencher des arrêts de sécurité. Pour l’éviter, respectez scrupuleusement les distances minimales côté ventilateur et placez le cache de manière à ne jamais créer de paroi réfléchissante face au flux d’air principal.
Les vibrations se transmettent facilement du groupe extérieur au cache si celui-ci est directement fixé sur le même support. Désolidarisez la structure en posant le cache sur des plots indépendants, à distance de l’appareil, ou utilisez des patins antivibratiles en caoutchouc si vous devez fixer certains éléments près de la machine. Évitez également les grandes surfaces métalliques qui peuvent entrer en résonance et amplifier le bruit.
Pour limiter la perception du bruit vers les zones de vie ou chez les voisins, orientez si possible les ouvertures du cache vers des zones neutres (mur, haie dense, garage). Un cache en bois massif absorbe mieux les sons qu’une structure métallique, mais l’effet reste modeste : la priorité reste toujours la libre circulation de l’air.
Protection contre la pluie, la neige et l’encrassement des ailettes
Un léger toit en débord limite l’exposition directe de l’unité extérieure à la pluie battante et aux chutes de feuilles, sans pour autant enfermer la machine. Prévoyez un espace libre d’au moins 15 cm entre le dessus de la pompe à chaleur et le toit du cache, pour maintenir une ventilation efficace. Si vous habitez en région neigeuse, surveillez l’accumulation de neige autour et sur le cache : un amas trop important peut bloquer les flux d’air et provoquer un arrêt de l’appareil.
L’encrassement des ailettes de l’échangeur est un problème fréquent, surtout si la pompe à chaleur se trouve sous des arbres ou près d’une zone poussiéreuse. Un cache bien ajouré n’empêche pas totalement les saletés d’entrer, mais il réduit les dépôts directs de feuilles mortes et de pollens. Nettoyez les ailettes une à deux fois par an avec un aspirateur doux ou un jet d’eau basse pression, en accédant facilement par le panneau amovible prévu à cet effet.
Entretien régulier du cache pompe à chaleur et signaux d’alerte à surveiller
Inspectez votre cache au moins deux fois par an, idéalement au printemps et à l’automne. Vérifiez l’état du bois (fissures, décoloration, attaques d’insectes), resserrez les vis qui auraient pu se desserrer avec les variations thermiques, et repassez une couche de lasure ou saturateur si nécessaire. Contrôlez également que les ouvertures ne sont pas obstruées par des toiles d’araignées, des nids d’oiseaux ou des végétaux envahissants.
Surveillez les performances de la pompe à chaleur après l’installation du cache. Si vous constatez une hausse inhabituelle de la consommation électrique, une formation de givre excessive en hiver, ou un bruit anormal (sifflement, vibration), c’est probablement le signe d’un manque de ventilation. Dans ce cas, élargissez les ouvertures, retirez un ou deux panneaux latéraux, ou consultez un professionnel pour valider que le cache n’entrave pas le bon fonctionnement de l’appareil.
Enfin, n’oubliez pas que le cache ne remplace pas l’entretien réglementaire de la pompe à chaleur elle-même. Un contrôle annuel par un chauffagiste qualifié reste obligatoire pour vérifier l’étanchéité du circuit frigorifique, nettoyer les composants internes et garantir la sécurité de l’installation.
Fabriquer un cache pompe à chaleur représente un projet de bricolage accessible, à condition de respecter les principes de ventilation et d’accessibilité. En choisissant des matériaux adaptés, en prévoyant les distances minimales autour de l’appareil et en intégrant un accès pour la maintenance, vous créerez une structure esthétique et durable qui préservera les performances de votre installation. Prenez le temps de bien préparer votre projet, et n’hésitez pas à ajuster votre cache après quelques semaines d’utilisation si vous détectez le moindre dysfonctionnement. Votre pompe à chaleur vous remerciera par une efficacité optimale et une longévité accrue.
