Vous cherchez à comprendre à quoi correspond chaque symbole de disjoncteur sur votre tableau électrique ou sur un schéma ? Les pictogrammes et lettres peuvent sembler techniques, mais ils obéissent à une logique simple une fois qu’on en a les clés de lecture. Ce guide vous aide à identifier rapidement chaque symbole de disjoncteur, à repérer son rôle et à éviter les erreurs qui peuvent compromettre votre sécurité. En déchiffrant ces repères, vous pourrez intervenir plus sereinement lors d’une panne et mieux dialoguer avec un électricien professionnel.
Les bases pour lire un symbole de disjoncteur
Avant de vous plonger dans le détail, il est essentiel de saisir les grands principes des symboles électriques et de leur normalisation. Cela vous permettra de reconnaître au premier coup d’œil le type et la fonction d’un disjoncteur sur un tableau ou un schéma. Vous verrez également comment distinguer un disjoncteur d’un simple interrupteur ou d’un différentiel.
Comment reconnaître visuellement un symbole de disjoncteur sur un schéma
Le symbole d’un disjoncteur se reconnaît grâce à un trait représentant un contact avec une cassure spécifique qui indique sa capacité à interrompre le courant en cas d’anomalie. Sur les schémas unifilaires, ce symbole graphique est accompagné d’un repère alphanumérique comme Q1, DJ2 ou D3. Cette combinaison permet de l’identifier sans confusion possible.
À la différence d’un simple interrupteur qui ne possède pas de fonction de protection, le disjoncteur intègre un mécanisme de déclenchement automatique. Sur un schéma, cette différence se traduit par des formes distinctes : l’interrupteur affiche un contact simple, tandis que le disjoncteur présente un symbole enrichi d’un petit rectangle ou d’une annotation indiquant sa fonction de sécurité. Le sectionneur, lui, ressemble à l’interrupteur mais se situe en amont pour isoler une installation sans protéger contre les surcharges.
Les principaux types de disjoncteurs et leurs symboles normalisés
Les installations électriques utilisent plusieurs familles de disjoncteurs, chacune avec son symbole spécifique. Le disjoncteur divisionnaire protège un circuit individuel (prises, éclairage, chauffage) et se repère par son symbole de base accompagné d’un calibre. Le disjoncteur différentiel combine protection contre les surintensités et détection des fuites de courant, son symbole intègre alors un marquage supplémentaire mentionnant la sensibilité différentielle.
Le disjoncteur général, installé en tête de tableau, contrôle l’ensemble de l’installation domestique. Les disjoncteurs moteurs, plus spécifiques au milieu industriel, présentent des symboles adaptés à la protection des équipements mécaniques. Cette distinction graphique reflète la hiérarchie de votre installation et facilite la compréhension de sa structure globale.
Que signifient les inscriptions comme C16, D20 ou 30 mA sur un disjoncteur
Les lettres B, C ou D inscrites sur un disjoncteur désignent sa courbe de déclenchement. Cette courbe détermine la rapidité de réaction face à une surintensité : la courbe B convient aux circuits classiques, la C s’adapte aux usages domestiques courants avec des pointes modérées, tandis que la D tolère des pics d’intensité plus élevés comme ceux des moteurs ou transformateurs.
Les chiffres 10, 16, 20 ou 32 indiquent le calibre en ampères, soit l’intensité maximale que le disjoncteur peut supporter en permanence. Un disjoncteur C16 protège donc un circuit ne devant pas dépasser 16 ampères, ce qui correspond typiquement à des prises de courant standard. La mention 30 mA précise la sensibilité différentielle : le disjoncteur coupe le circuit dès qu’il détecte une fuite de courant vers la terre supérieure à 30 milliampères, protégeant ainsi les personnes contre l’électrocution.
| Marquage | Signification | Usage typique |
|---|---|---|
| C16 | Courbe C, calibre 16A | Prises de courant classiques |
| D20 | Courbe D, calibre 20A | Circuits avec démarrage moteur |
| 30 mA | Sensibilité différentielle | Protection des personnes |

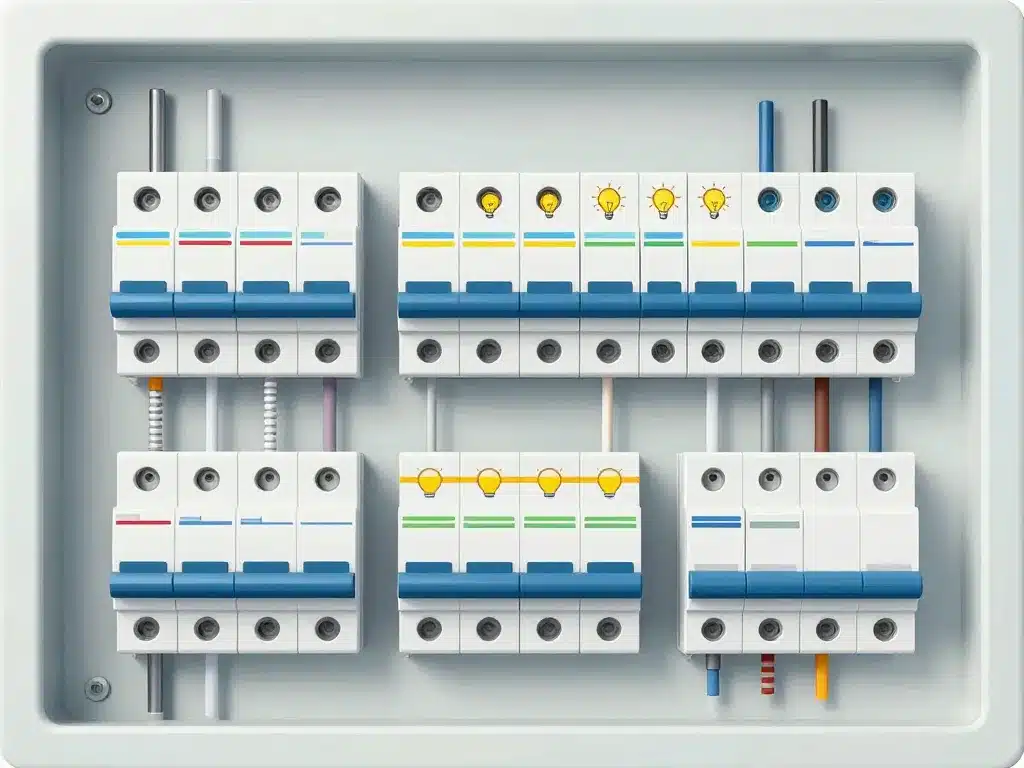

Symboles de disjoncteurs sur tableau électrique et disjoncteur différentiel
Sur un tableau électrique, les symboles et marquages ne sont pas là pour décorer : ils structurent la sécurité et la lisibilité de votre installation. En comprenant le rôle du disjoncteur différentiel, du disjoncteur principal et des disjoncteurs divisionnaires, vous saurez vite qui fait quoi derrière chaque repère. Cela facilite le dépannage, les ajouts de circuits et les échanges avec un électricien.
Comment interpréter les symboles à côté des disjoncteurs sur un tableau domestique
Les fabricants comme Legrand, Schneider Electric ou Hager ajoutent des pictogrammes thématiques directement sur les modules ou à proximité. Un symbole de prise murale identifie les disjoncteurs protégeant les circuits de prises, une ampoule signale les circuits d’éclairage, tandis qu’un radiateur ou une flamme désigne le chauffage. Ces icônes visuelles facilitent le repérage rapide lors d’une coupure ou d’une intervention.
Cette identification visuelle se complète souvent d’étiquettes manuscrites ou imprimées indiquant la pièce concernée. L’association symbole-texte crée une double lecture : vous comprenez à la fois la nature du circuit et sa localisation dans votre logement. Cette méthode réduit considérablement le risque d’erreur quand vous devez couper un circuit spécifique pour des travaux ou une réparation.
Identifier le symbole du disjoncteur différentiel et son rôle pour votre sécurité
Le disjoncteur différentiel se distingue par un symbole combinant celui d’un disjoncteur classique et un marquage spécifique mentionnant sa sensibilité, généralement 30 mA. Sur le boîtier, vous trouverez aussi un type : AC pour les usages standard, A pour les circuits comportant des appareils électroniques (plaques de cuisson, lave-linge), F pour les congélateurs et équipements sensibles, ou B pour les installations tertiaires particulières.
Ce composant surveille en permanence l’équilibre entre le courant qui entre et celui qui sort du circuit. Dès qu’une différence de 30 mA apparaît, signe d’une fuite vers la terre ou d’un contact accidentel, le disjoncteur coupe instantanément l’alimentation. Dans une salle de bains ou une cuisine où l’humidité augmente les risques, cette protection devient vitale. Un logement correctement équipé comporte plusieurs disjoncteurs différentiels répartis sur différents groupes de circuits pour éviter qu’une seule panne ne plonge toute la maison dans le noir.
Symbole du disjoncteur de branchement EDF et distinction avec le compteur
Le disjoncteur de branchement, souvent appelé disjoncteur d’abonné ou AGCP (Appareil Général de Commande et de Protection), marque la frontière entre le réseau public Enedis et votre installation privée. Son symbole apparaît en tête des schémas électriques, juste après le compteur Linky ou électromécanique. Il affiche généralement un calibre correspondant à votre puissance souscrite : 30A pour un abonnement 6 kVA, 45A pour 9 kVA, etc.
Ne confondez pas ce disjoncteur avec le compteur : le compteur mesure votre consommation électrique sans fonction de protection, tandis que le disjoncteur de branchement assure la coupure générale en cas de surintensité globale ou lors d’une intervention. En cas de dépassement de puissance, c’est lui qui disjoncte, vous obligeant à réduire la charge avant de réarmer. Savoir le localiser et lire son symbole vous évite des gestes inutiles sur le reste du tableau lors d’une coupure générale.
Lecture des schémas électriques : symboles, normes et bonnes pratiques
Dès que l’on consulte un schéma électrique, les symboles de disjoncteurs côtoient ceux des interrupteurs, contacteurs, prises ou luminaires. Comprendre ce langage graphique normalisé (NF C 15-100 et symboles CEI) permet de vérifier la conformité d’une installation et de préparer des modifications en toute sécurité. Vous verrez aussi comment éviter quelques confusions fréquentes.
Comment faire la différence entre symbole disjoncteur, interrupteur et sectionneur
Ces trois organes de coupure jouent des rôles distincts et se représentent différemment sur un schéma. Le disjoncteur, reconnaissable à son symbole de contact enrichi d’un rectangle ou d’une mention de calibre, protège contre les surintensités et peut couper automatiquement en cas de problème. L’interrupteur, symbolisé par un simple contact ouvert ou fermé, sert uniquement à commander manuellement un circuit, sans aucune fonction de protection. Enfin, le sectionneur ressemble à l’interrupteur mais se place en amont pour isoler une partie de l’installation lors de travaux, sans capacité de protection contre les surcharges.
Cette distinction est fondamentale : installer un interrupteur là où un disjoncteur est nécessaire expose vos câbles et appareils à des surchauffes dangereuses. À l’inverse, utiliser un disjoncteur pour une simple commande d’éclairage fonctionne mais reste inutilement coûteux. Sur un schéma conforme, chaque symbole occupe sa place logique, vous guidant vers une installation sûre et efficace.
Pourquoi les symboles de disjoncteurs suivent-ils des normes comme la NF C 15-100
La norme NF C 15-100 régit les installations électriques basse tension en France et impose des symboles standardisés pour garantir une lecture homogène. Grâce à cette harmonisation, un électricien intervenant sur une installation qu’il découvre peut immédiatement identifier les protections, leur calibre et leur fonction, sans perdre de temps à déchiffrer une notation personnelle. Pour le particulier, cette normalisation facilite la compréhension des devis, des schémas de rénovation et des certificats de conformité Consuel.
Les symboles CEI (Commission Électrotechnique Internationale) complètent ce cadre normatif en assurant une cohérence au niveau international. Résultat : que vous consultiez un schéma établi à Paris, Lyon ou Bruxelles, les symboles de disjoncteurs restent identiques. Cette universalité protège aussi contre les erreurs d’interprétation lors de l’achat de matériel ou de la consultation de notices techniques rédigées à l’étranger.
Quels symboles surveiller pour vérifier la protection de vos circuits sensibles
Certains circuits exigent une attention particulière en raison des risques accrus ou de la sensibilité des équipements. Dans une salle de bains, la présence d’un disjoncteur différentiel 30 mA de type A est indispensable pour protéger contre l’électrocution dans un environnement humide. Pour un congélateur, un disjoncteur différentiel de type F évite les déclenchements intempestifs qui pourraient entraîner la décongélation des aliments.
Les circuits de chauffage électrique, de borne de recharge pour véhicule ou de plaques de cuisson nécessitent des calibres adaptés, souvent 20A ou 32A selon la puissance. Sur le schéma, vérifiez que le symbole du disjoncteur associé à ces usages porte bien le calibre requis et la courbe de déclenchement appropriée. Un calibre sous-dimensionné provoquera des déclenchements répétés, tandis qu’un calibre trop élevé ne protégera pas correctement vos câbles contre la surchauffe.
Conseils pratiques pour repérer, étiqueter et utiliser vos disjoncteurs
Une fois les symboles compris, l’essentiel est de savoir les utiliser concrètement dans votre logement. Un tableau électrique clair, bien étiqueté, vous fait gagner de précieuses minutes le jour où un disjoncteur saute. Quelques réflexes simples permettent aussi de réduire les risques de mauvaise manipulation.
Comment étiqueter vos disjoncteurs à partir des symboles existants
Commencez par reprendre les pictogrammes présents sur les modules et complétez-les par une description écrite lisible. Utilisez des étiquettes adhésives ou un marqueur permanent pour indiquer la pièce et la fonction : cuisine prises, éclairage salon, chauffe-eau, chambre parents. Cette double lecture texte et symbole rend le tableau compréhensible même pour un membre de la famille non initié ou un intervenant extérieur.
Privilégiez une organisation logique : regroupez les disjoncteurs par étage ou par zone fonctionnelle. Si votre installation comporte plusieurs disjoncteurs différentiels, notez clairement quel groupe de circuits dépend de chacun. Mettez à jour ces étiquettes après chaque modification de l’installation pour éviter les confusions lors d’une panne nocturne ou d’une urgence.
Bonnes pratiques quand un symbole de disjoncteur s’accompagne d’un déclenchement fréquent
Un disjoncteur qui saute régulièrement envoie un signal d’alarme qu’il ne faut jamais ignorer. Selon le symbole, le calibre et le type de disjoncteur concerné, la cause peut varier : surcharge si vous branchez trop d’appareils simultanément sur le même circuit, défaut d’isolement si un câble est endommagé, ou dimensionnement inadapté si le calibre est trop faible pour l’usage réel.
Avant de réarmer systématiquement le disjoncteur, identifiez le circuit en cause grâce au symbole et à l’étiquette. Débranchez les appareils connectés, puis réarmez. Si le disjoncteur tient, rebranchez les équipements un par un pour localiser le coupable. Si le déclenchement persiste même sans charge, un défaut d’isolement ou un problème de câblage nécessite l’intervention d’un électricien qualifié. Forcer le réarmement sans comprendre la cause expose votre installation à un échauffement dangereux, voire à un incendie.
Cas concrets où bien lire les symboles vous fait gagner du temps et de l’argent
Lors de l’installation d’un nouveau four encastrable, vérifiez que le symbole du disjoncteur du circuit cuisine indique un calibre suffisant, généralement 20A ou 32A selon la puissance de l’appareil. Brancher un four 4000W sur un circuit 16A provoquera des coupures répétées et risque d’endommager le câble. Connaître le symbole vous permet d’anticiper cette incompatibilité et de prévoir un circuit dédié si nécessaire.
En cas de panne partielle dans le salon, un coup d’œil au tableau vous indique immédiatement quel disjoncteur protège cette zone grâce au symbole d’éclairage ou de prises. Vous évitez de manipuler tous les disjoncteurs au hasard, ce qui pourrait éteindre le réfrigérateur ou le système d’alarme. Cette rapidité de diagnostic réduit aussi les frais d’intervention d’urgence : si vous localisez précisément le circuit défaillant, l’électricien gagne du temps et vous facture moins d’heures de main-d’œuvre.
Enfin, lors d’un projet d’extension ou de rénovation, présenter un schéma électrique avec des symboles normalisés facilite les échanges avec l’électricien et l’obtention d’un devis précis. Vous démontrez votre compréhension de l’installation, ce qui inspire confiance et permet d’éviter les approximations coûteuses. Au quotidien, maîtriser les symboles de disjoncteurs transforme votre tableau électrique en outil de sécurité lisible et efficace, au service de votre confort et de votre tranquillité.
