Comprendre le fonctionnement d’une pompe à chaleur (PAC) revient à observer un phénomène physique simple : extraire de la chaleur là où il fait froid pour l’injecter là où il fait chaud. Contrairement à une chaudière classique qui brûle un combustible pour générer des calories, la pompe à chaleur agit comme un transporteur d’énergie. En utilisant les propriétés thermodynamiques d’un fluide spécifique, elle capte l’énergie présente dans l’air, l’eau ou le sol pour chauffer votre intérieur avec une efficacité élevée.

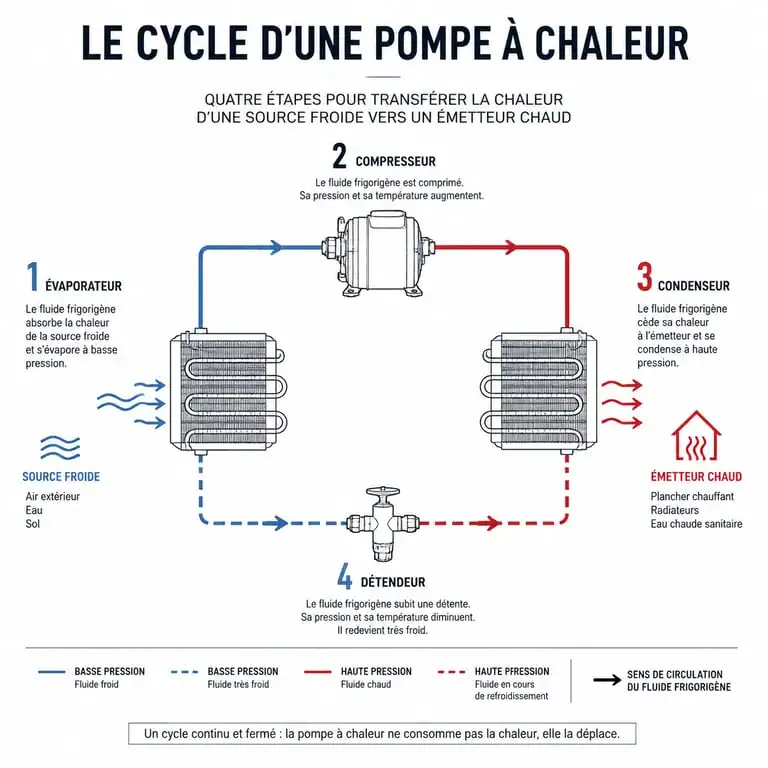

Le cycle thermodynamique : les 4 organes vitaux de la pompe à chaleur
Pour saisir comment une pompe à chaleur chauffe un logement, il faut se pencher sur le rôle du fluide frigorigène. Ce composé chimique change d’état, liquide ou gazeux, à des températures très basses. Ce changement de phase, répété en boucle, permet le transfert de calories. Le système repose sur un circuit fermé composé de quatre éléments principaux.
1. L’évaporateur : la captation de l’énergie extérieure
Dans cette première étape, le fluide frigorigène arrive à l’état liquide et à très basse température dans l’évaporateur. Au contact de la source externe, comme l’air extérieur, le fluide capte les calories naturelles. Même par des températures négatives, l’air contient de l’énergie thermique. Sous l’effet de cette chaleur, le fluide monte en température et s’évapore, passant de l’état liquide à l’état gazeux.
2. Le compresseur : la montée en pression et en température
Le gaz ainsi formé est aspiré par le compresseur. En utilisant de l’électricité, cet organe comprime le gaz. La physique enseigne que lorsqu’on comprime un gaz, sa température augmente mécaniquement. À ce stade, le fluide atteint une température élevée, exploitable par le système de chauffage de la maison.
3. Le condenseur : la restitution de la chaleur au logement
Le gaz chaud et sous haute pression circule dans le condenseur. L’échange de chaleur se produit avec le circuit de chauffage central, comme les radiateurs ou le plancher chauffant, ou directement avec l’air intérieur. En libérant sa chaleur, le gaz se refroidit et redevient liquide. C’est la phase de condensation.
4. Le détendeur : le retour au point de départ
Le fluide est maintenant liquide, mais encore sous haute pression. Le détendeur fait chuter cette pression. Cette décompression entraîne un refroidissement immédiat du fluide, qui retrouve son état initial de liquide froid, prêt à recommencer un nouveau cycle de captation de calories à l’extérieur.
Aérothermie, géothermie, hydrothermie : d’où vient l’énergie ?
Le principe de fonctionnement reste identique, mais la source dans laquelle la pompe à chaleur puise ses calories définit son type et ses performances. Le choix dépend de la configuration du terrain, du climat local et du budget disponible pour l’installation.
La pompe à chaleur ne crée pas de chaleur, elle réorganise l’énergie environnementale. Contrairement à un radiateur électrique qui transforme l’électricité en chaleur avec une perte, la PAC utilise l’électricité comme un levier pour déplacer des masses thermiques. On ne consomme plus une ressource finie, on pilote un flux naturel pour le concentrer là où il est utile.
La pompe à chaleur air-air et air-eau (Aérothermie)
C’est le modèle le plus répandu grâce à sa simplicité d’installation. La PAC aérothermique puise les calories dans l’air ambiant. La version air-air pulse de l’air chaud à l’intérieur via des ventilo-convecteurs, tandis que la version air-eau injecte la chaleur dans un circuit d’eau chaude pour alimenter des radiateurs ou un plancher chauffant. Son efficacité peut diminuer lors des hivers très rigoureux, car l’air contient alors moins de calories exploitables.
La pompe à chaleur sol-eau (Géothermie)
Ce système utilise des capteurs enterrés dans le jardin, horizontalement sur une large surface ou verticalement via des forages profonds. L’avantage réside dans la stabilité de la température du sol, qui reste constante tout au long de l’année, autour de 10 à 12°C. Cela garantit un rendement exceptionnel et constant, indépendamment des conditions météorologiques extérieures.
La pompe à chaleur eau-eau (Hydrothermie)
Moins commune mais performante, cette pompe à chaleur puise l’énergie dans les nappes phréatiques, les puits ou les cours d’eau proches. L’eau souterraine bénéficie d’une inertie thermique importante, offrant une source de chaleur stable même au cœur de l’hiver. L’installation nécessite cependant des autorisations administratives spécifiques et un forage double pour le prélèvement et le rejet.
Performance et rendement : comprendre le COP
L’un des termes les plus importants est le COP, ou Coefficient de Performance. C’est l’indicateur qui mesure l’efficacité réelle de l’appareil par rapport à sa consommation électrique.
| Type de système | Source d’énergie | COP moyen observé | Usage principal |
|---|---|---|---|
| PAC Air-Air | Air extérieur | 3 à 4 | Chauffage et climatisation |
| PAC Air-Eau | Air extérieur | 3.5 à 4.5 | Chauffage et eau chaude sanitaire |
| PAC Géothermique | Chaleur du sol | 4 à 5 | Chauffage haute performance |
| PAC Hydrothermique | Nappe phréatique | 5 et plus | Grands volumes |
Un COP de 4 signifie que pour 1 kWh d’électricité consommé par le compresseur, la pompe à chaleur restitue 4 kWh de chaleur dans le logement. Environ 75 % de l’énergie produite provient gratuitement de l’environnement. Le COP d’une pompe à chaleur aérothermique est nominal, mesuré à une température extérieure de +7°C. Plus l’écart de température entre la source extérieure et le système de chauffage intérieur est grand, plus le compresseur travaille, et plus le rendement baisse.
Les composants annexes pour un confort optimal
Au-delà du cycle thermodynamique, une installation moderne intègre plusieurs dispositifs qui optimisent son fonctionnement et prolongent sa durée de vie. Ces éléments lissent la consommation et assurent une diffusion de chaleur homogène.
Le ballon tampon stocke un volume d’eau chaude pour éviter que la pompe à chaleur ne démarre et ne s’arrête trop souvent, ce qui userait prématurément le compresseur. Le système Inverter permet au compresseur de moduler sa puissance en continu plutôt que de fonctionner en tout ou rien, réduisant la consommation électrique. Enfin, la vanne d’inversion, présente sur les modèles réversibles, permet d’inverser le cycle thermodynamique. En été, la pompe puise la chaleur à l’intérieur pour la rejeter à l’extérieur, fonctionnant comme un climatiseur.
L’entretien régulier est nécessaire. Une accumulation de feuilles ou de poussière sur l’unité extérieure entrave la circulation de l’air, forçant le compresseur à surconsommer. Un contrôle annuel par un professionnel permet de vérifier l’étanchéité du circuit de fluide frigorigène, dont l’impact environnemental est réel en cas de fuite.
Adaptabilité : radiateurs ou plancher chauffant ?
Le fonctionnement d’une pompe à chaleur est lié aux émetteurs de chaleur présents dans les pièces. Pour maximiser le rendement, il est préférable de travailler en basse température. Plus l’eau circulant dans les tuyaux est tiède, entre 35°C et 45°C, moins la pompe doit fournir d’effort de compression.
Le plancher chauffant est l’allié idéal, car sa grande surface d’échange permet de chauffer efficacement avec une eau à basse température. Si vous possédez des radiateurs anciens en fonte, il faudra s’orienter vers une pompe à chaleur haute température, capable de monter l’eau à 65°C ou 70°C. Bien que ces modèles soient avancés, leur rendement est inférieur à celui d’une installation basse température, car le saut thermique à franchir par le fluide frigorigène est plus important.
